综合布线
结构化布线系统
网络规划和设计是一个迭代和优化的过程。
结构化综合布线系统是基于现代计算机技术的通信物理平台，集成了语音、数据、图像和视频的传输功能，消除了原有通信线路在传输介质上的差别

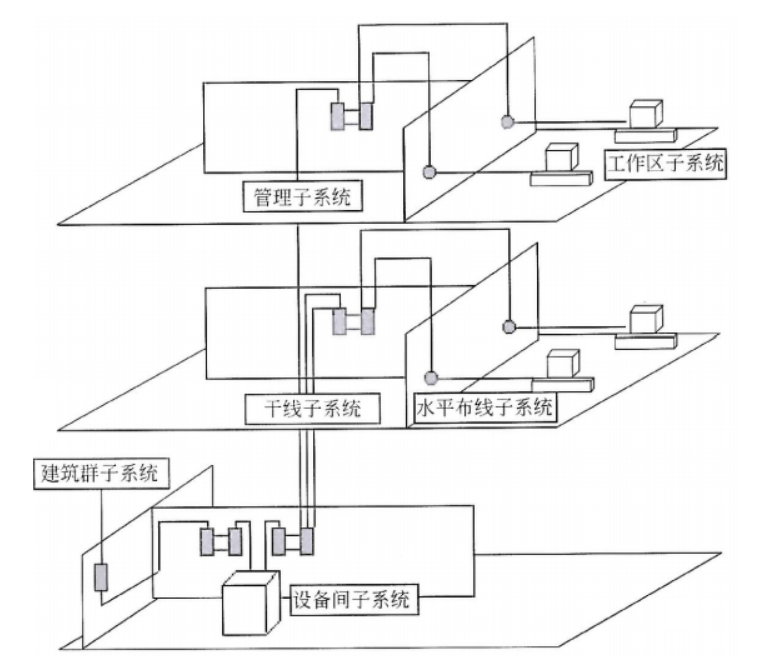

综合布线六大子系统
网络分析与设计

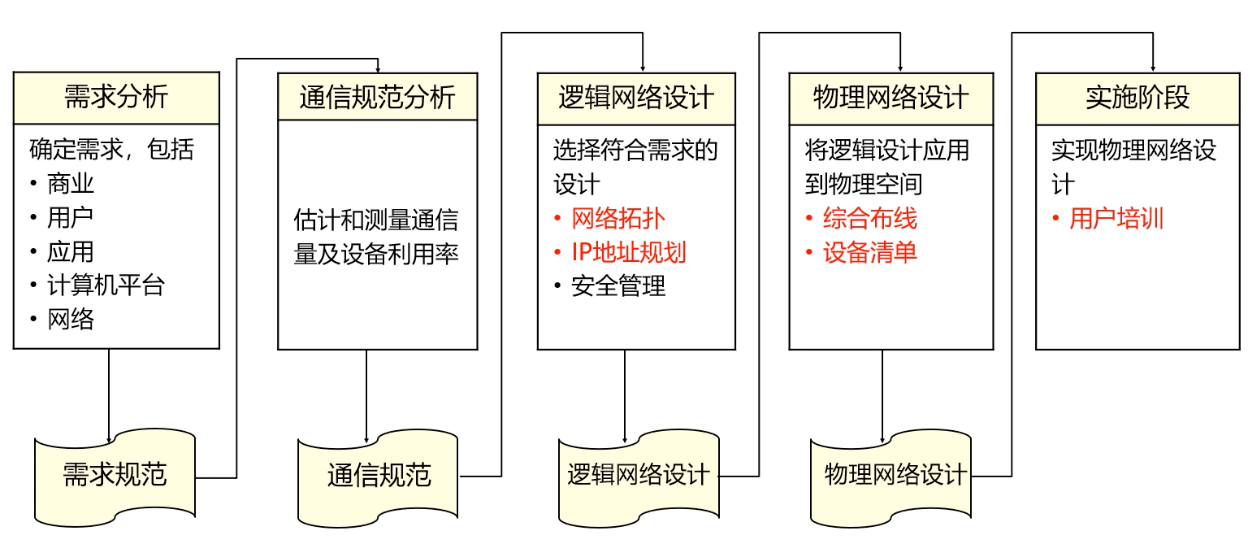

主要靠五阶段模型，六阶段再五阶段至少多加了个监测及性能优化
需求分析-通信规范分析-逻辑网络设计-物理网络设计-实施阶段
技术评价
在进行网络技术选择时，考虑:通信带宽、技术成熟性、连接服务类型、可扩展性、高投资产出比等因素。
对于大型网络工程来说，项目本身不能成为新技术的试验田。尽量使用较成熟、拥有较多案例的技术
网络故障排查与诊断
排查命令
ping：用于检测网络上不同设备之间的连通性。
tracert：用于确定数据包在从一个设备到另一个设备直至目的地的过程所经过的路径。
故障排查工具
欧姆表、数字表、电缆测试器：利用参数检测电缆的物理连通性。
时域反射计（TDR）：能够快速定位金属线缆中的短路、断路、阻抗等。
光时域反射计（OTDR）：精确测量光纤的长度、断裂位置、信号衰减等。
层次化故障排查
思路:从下到上，物理层到应用层
物理层: 检测网线连接 (网线/水晶头)
链路层:网卡驱动/速率协商
网络层:IP地址/PC到网关是否通，网关到OA是否通，定故障域交换端口能不能UP
应用层:业务系统是否正常
历年真题
结构化布线系统分为六个子系统，其中水平子系统的作用是( 1 )，园区子系统的作用是( 2 )
1：
A. 连接各个建筑物中的通信系统
B.连接干线子系统和用户工作区
C.实现中央主配线架与各种不同设备之间的连接
D.实现各楼层设备间子系统之间的互联
2：
A.连接各个建筑物中的通信系统
B.连接干线子系统和用户工作区
C.实现中央主配线架与各种不同设备之间的连接
D.实现各楼层设备间子系统之间的互联
结构化布线系统中，实现各楼层设备间子系统互联的是 ( 3 )
A.管理子系统 B.干线子系统 C.工作区子系统 D.建筑群子系统
网络系统设计过程中，物理网络设计阶段的任务是 ( 4 )
A.依据逻辑网络设计的要求，确定设备的具体物理分布和运行环境
B.分析现有网络和新网络的各类资源分布，掌握网络所处的状态
C.根据需求规范和通信规范，实施资源分配和安全规划
D.理解网络应该具有的功能和性能，最终设计出符合用户需求的网络
网络设计过程包括逻辑网络设计和物理网络设计两个阶段，各个阶段都要产生相应的文档，下面选项中，属于逻辑网络设计文档的是 ( 5 )，属于物理网络设计文档的是 ( 6 )
5：
A.网络IP地址分配方案
B.设备列表清单
C.集中访谈的信息资料
D.网络内部的通信流量分布
6：
A.网络IP地址分配方案
B.设备列表清单
C.集中访谈的信息资料
D.网络内部的通信流量分布
在网络规划设计过程中，选择网络技术时要考虑多种因素。下面的各种考虑中不正确的是( 7 )
A.网络带宽要保证用户能够快速访问网络资源
B.要选择具有前瞻性的网络新技术
C.选择网络技术要考虑未来网络扩充的需求
D.通过投入产出分析确定使用何种技术
在光纤接入技术中，EPON系统中的ONU向OLT发送数据采用 ( 8 )技术
A.TDM B.FDM C.TDMA D.广播
ONU→OLT上行是TDMA，OLT→ONU下行是广播。
下列指标中，仅用于双绞线测试的是 ( 9 )
A.最大衰减限值 B.波长窗门参数 C.回波损耗限值 D.近端串扰
答案：1.B、2.A、3.B、4.A、5.A、6.B、7.B、8.C、9.D
