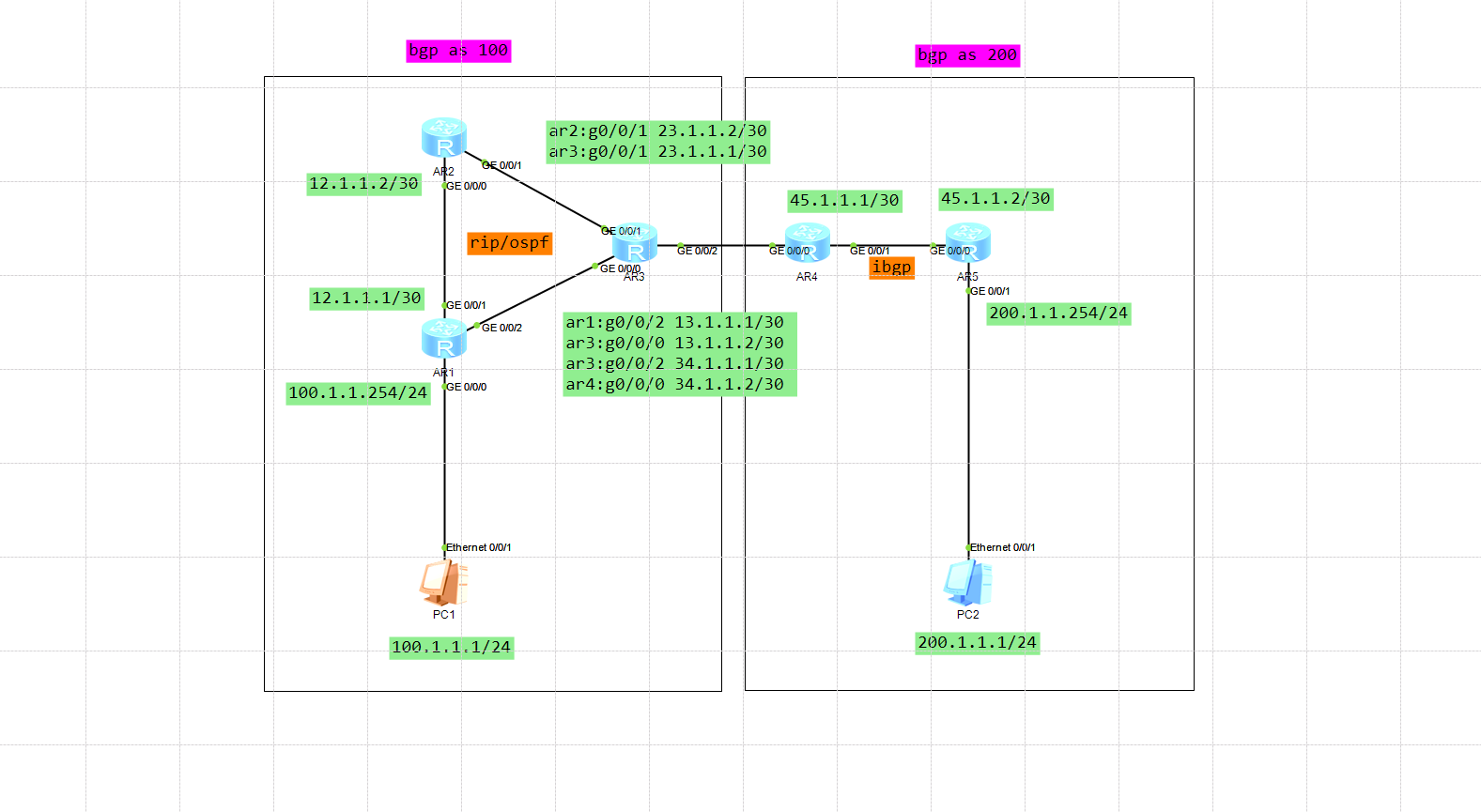

拓扑图

实现效果：

PC1与PC2互通

AR1、AR2、AR3三台路由运行RIP/OSPF协议

左边BGP100，右边BGP200

AR4、AR5运行IBGP

1.两台PC配置IP

PC1:100.1.1.1，掩码：255.255.255.0，网关：100.1.1.1.254

PC2:200.1.1.1，掩码：255.255.255.0，网关：200.1.1.1.254

2.AR1配置各个接口的地址

g0/0/0端口IP：100.1.1.254/24

g/0/0/1端口IP：12.1.1.1/30

g/0/0/2端口IP：13.1.1.1/30

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname AR1
[AR1]interface gigabitether 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 100.1.1.254 24
[AR1-GigabitEthernet0/0/0]quit
[AR1]interface gigabitether 0/0/1
[AR1-GigabitEthernet0/0/1]ip address 12.1.1.1 30
[AR1-GigabitEthernet0/0/1]quit
[AR1]interface gigabitether 0/0/2
[AR1-GigabitEthernet0/0/2]ip address 13.1.1.1 30
[AR1-GigabitEthernet0/0/2]quit
[AR1]

3.AR2配置各个接口地址

g0/0/0：12.1.1.2/30

g0/0/1：23.1.1.2/30

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname AR2
[AR2]interface gigabitether 0/0/0
[AR2-GigabitEthernet0/0/0]ip address 12.1.1.2 30
[AR2-GigabitEthernet0/0/0]quit
[AR2]interface gigabitether 0/0/1
[AR2-GigabitEthernet0/0/1]ip address 23.1.1.2 30
[AR2-GigabitEthernet0/0/1]quit
[AR2]

4.AR3配置各个接口地址

g0/0/0：13.1.1.2/30

g0/0/1：23.1.1.1/30

g0/0/2：34.1.1.2/30

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname AR3
[AR3]interface gigabitether 0/0/0
[AR3-GigabitEthernet0/0/0]ip address 13.1.1.2 30
[AR3-GigabitEthernet0/0/0]quit
[AR3]interface gigabitether 0/0/1
[AR3-GigabitEthernet0/0/1]ip address 23.1.1.1 30
[AR3-GigabitEthernet0/0/1]quit
[AR3]interface gigabitether 0/0/2
[AR3-GigabitEthernet0/0/2]ip address 34.1.1.1 30
[AR3-GigabitEthernet0/0/2]quit
[AR3]

5.AR4配置各个接口地址

g0/0/0：34.1.1.2/30

g0/0/1：45.1.1.1/30

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname AR4
[AR4]interface gigabitether 0/0/0
[AR4-GigabitEthernet0/0/0]ip address 34.1.1.2 30
[AR4-GigabitEthernet0/0/0]quit
[AR4]interface gigabitether 0/0/1
[AR4-GigabitEthernet0/0/1]ip address 45.1.1.1 30
[AR4-GigabitEthernet0/0/1]quit
[AR4]

6.AR5配置各个接口地址

g0/0/0：45.1.1.2/30

g0/0/1：200.1.1.254/24

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]sysname AR5
[AR5]interface gigabitether 0/0/0
[AR5-GigabitEthernet0/0/0]ip address 45.1.1.2 30
[AR5-GigabitEthernet0/0/0]quit
[AR5]interface gigabitether 0/0/1
[AR5-GigabitEthernet0/0/1]ip address 200.1.1.254 24
[AR5-GigabitEthernet0/0/1]quit
[AR5]

7.检查配置

所有直连设备是否能通，不用互ping，一边能ping通另一边一定能通

方法1：PC1pingAR1、AR1pingAR2、AR1pingAR3……以此类推

方法2：每台设备运行display ip routing-table查看每台设备的路由表是否学习到相邻的地址

8.AR1、AR2、AR3三台路由运行RIP

注：RIP只需要宣告主类网络，一般都是运行rip2，rip1、2版本对比是经常考的

AR1配置

[AR1]rip
[AR1-rip-1]version 2
[AR1-rip-1]network 100.0.0.0
[AR1-rip-1]network 12.0.0.0
[AR1-rip-1]network 13.0.0.0
[AR1-rip-1]quit

AR2配置

[AR2]rip
[AR2-rip-1]version 2
[AR2-rip-1]network 12.0.0.0
[AR2-rip-1]network 23.0.0.0
[AR2-rip-1]quit
[AR2]

AR3配置

[AR3]rip
[AR3-rip-1]version 2
[AR3-rip-1]network 23.0.0.0
[AR3-rip-1]network 13.0.0.0
[AR3-rip-1]quit

验证检查

此时AR1、AR2、AR3运行 display ip routing-table 应该可以看到3台路由的地址都能相互学习到

用PC1 ping 三台路由器上的任意地址都能通

9.AR1、AR2、AR3三台路由运行OSPF

前面配置过rip了，得先把3台路由器上的rip删除再配置OSPF

AR1、AR2、AR3都运行：undo rip 1 ，输入y确认删除

[AR1]undo rip 1
Warning: The RIP process will be deleted. Continue?[Y/N]y
[AR1]

[AR2]undo rip 1
Warning: The RIP process will be deleted. Continue?[Y/N]y
[AR2]

[AR3]undo rip 1
Warning: The RIP process will be deleted. Continue?[Y/N]y
[AR3]

配置OSPF

注：OSPF宣告网络需要反掩码

AR1配置

[AR1]ospf
[AR1-ospf-1]area 0
[AR1-ospf-1-area-0.0.0.0]network 100.1.1.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.3
[AR1-ospf-1-area-0.0.0.0]network 13.1.1.0 0.0.0.3
[AR1-ospf-1-area-0.0.0.0]quit
[AR1-ospf-1]quit
[AR1]

AR2配置

[AR2]ospf
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.3
[AR2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.3
[AR2-ospf-1-area-0.0.0.0]quit
[AR2-ospf-1]quit
[AR2]

AR3配置

[AR3]ospf
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.3
[AR3-ospf-1-area-0.0.0.0]network 13.1.1.0 0.0.0.3
[AR3-ospf-1-area-0.0.0.0]quit
[AR3-ospf-1]quit
[AR3]

验证检查

此时用PC3 pingAR1、AR2、AR3任意地址都可以通

路由跟踪PC1到AR3的23.1.1.1地址走的最近路径（AR1→AR3），把AR1的g0/0/2端口shutdown掉模拟线路故障还是能通走的上面路径（AR1→AR2→AR3）

PC>tracert 23.1.1.1

traceroute to 23.1.1.1, 8 hops max
(ICMP), press Ctrl+C to stop
 1  100.1.1.254   16 ms  16 ms  15 ms
 2  23.1.1.1   16 ms  15 ms  16 ms

PC>tracert 23.1.1.1

traceroute to 23.1.1.1, 8 hops max
(ICMP), press Ctrl+C to stop
 1  100.1.1.254   16 ms  <1 ms  15 ms
 2  12.1.1.2   31 ms  16 ms  31 ms
 3  23.1.1.1   16 ms  62 ms  16 ms

PC>

10.配置BGP

AR3配置

对端是AR4的g0/0/0（34.1.1.2）BGP200

[AR3]bgp 100
[AR3-bgp]peer 34.1.1.2 as-number 200
[AR3-bgp]quit

AR4配置

左边ebgp 对端AR3的g0/0/2（34.1.1.1）BGP100

右边ibgp 对端AR5的g0/0/0（45.1.1.2）BGP200

[AR4]bgp 200
[AR4-bgp]peer 34.1.1.1 as-number 100
[AR4-bgp]peer 45.1.1.2 as-number 200
[AR4-bgp]quit
[AR4]

AR5配置

对端AR4的g0/0/1（45.1.1.1）BGP200

[AR5]bgp 200
[AR5-bgp]peer 45.1.1.1 as-number 200
[AR5-bgp]quit
[AR5]

检查是否建立关系

在AR3、AR4、AR5运行：display bgp peer 查看 ，Established表示建立连接

[AR3]display bgp peer

 BGP local router ID : 13.1.1.2
 Local AS number : 100
 Total number of peers : 1		  Peers in established state : 1

  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State Pre
fRcv

  34.1.1.2        4         200       27       28     0 00:25:40 Established
   0
[AR3]

[AR4]display bgp peer

 BGP local router ID : 34.1.1.2
 Local AS number : 200
 Total number of peers : 2		  Peers in established state : 2

  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State Pre
fRcv

  34.1.1.1        4         100       27       27     0 00:25:28 Established
   0
  45.1.1.2        4         200        9       10     0 00:07:01 Established
   0
[AR4]

[AR5]display bgp peer

 BGP local router ID : 45.1.1.2
 Local AS number : 200
 Total number of peers : 1		  Peers in established state : 1

  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State Pre
fRcv

  45.1.1.1        4         200        4        4     0 00:02:16 Established
   0
[AR5]

11.引入路由

AR3、AR4、AR5的BGP邻居关系已经建立了，但是路由还没有

AR5配置（引入PC2的200网段）

通过ipv4单播路由宣告下面PC2的网段进来

[AR5]bgp 200
[AR5-bgp]ipv4-family unicast
[AR5-bgp-af-ipv4]network 200.1.1.0 24
[AR5-bgp-af-ipv4]quit
[AR5-bgp]

然后AR4通过ibgp学到了

AR3通过ebgp学到了

这时候AR3、AR4、AR5有BGP邻居关系都学习到了PC2的路由，但是AR1和AR2还没有PC的路由

AR3配置（BGP的路由引入到OSPF里面）

在AR3路由器上进入ospf导入BGP

[AR3]
[AR3]ospf
[AR3-ospf-1]import-route bgp
[AR3-ospf-1]quit
[AR3]

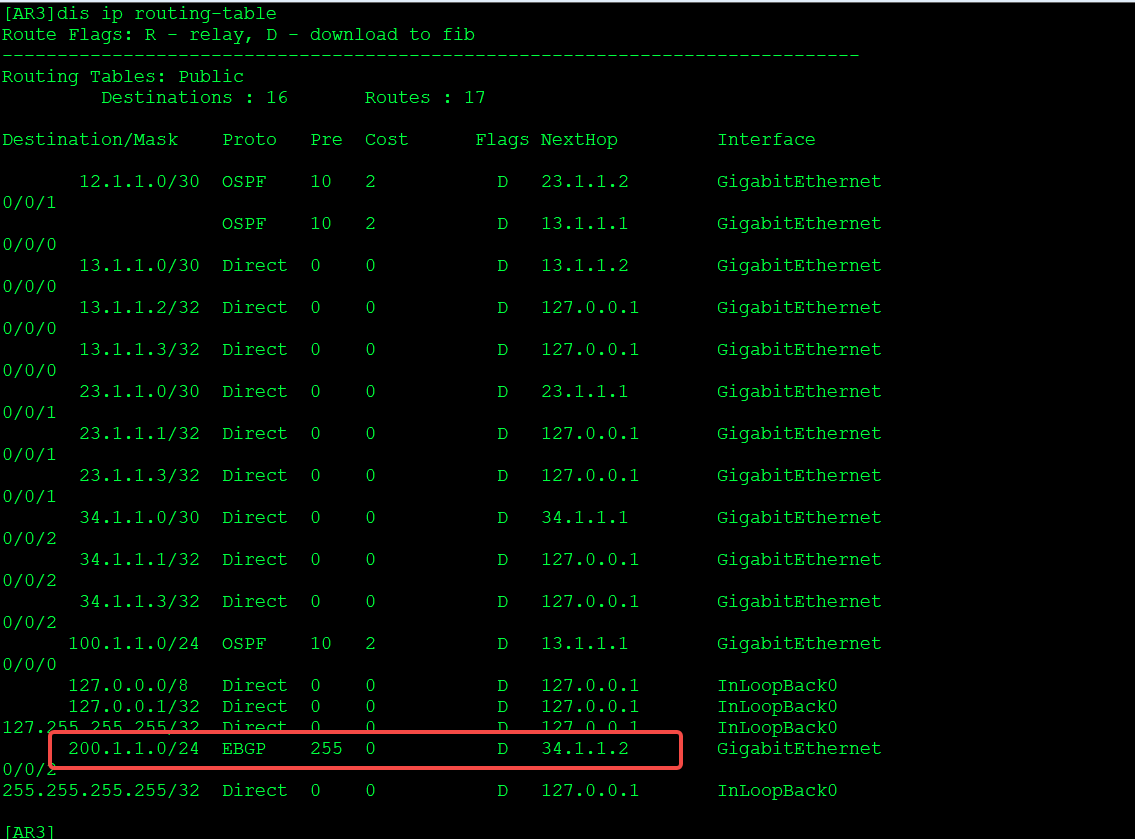

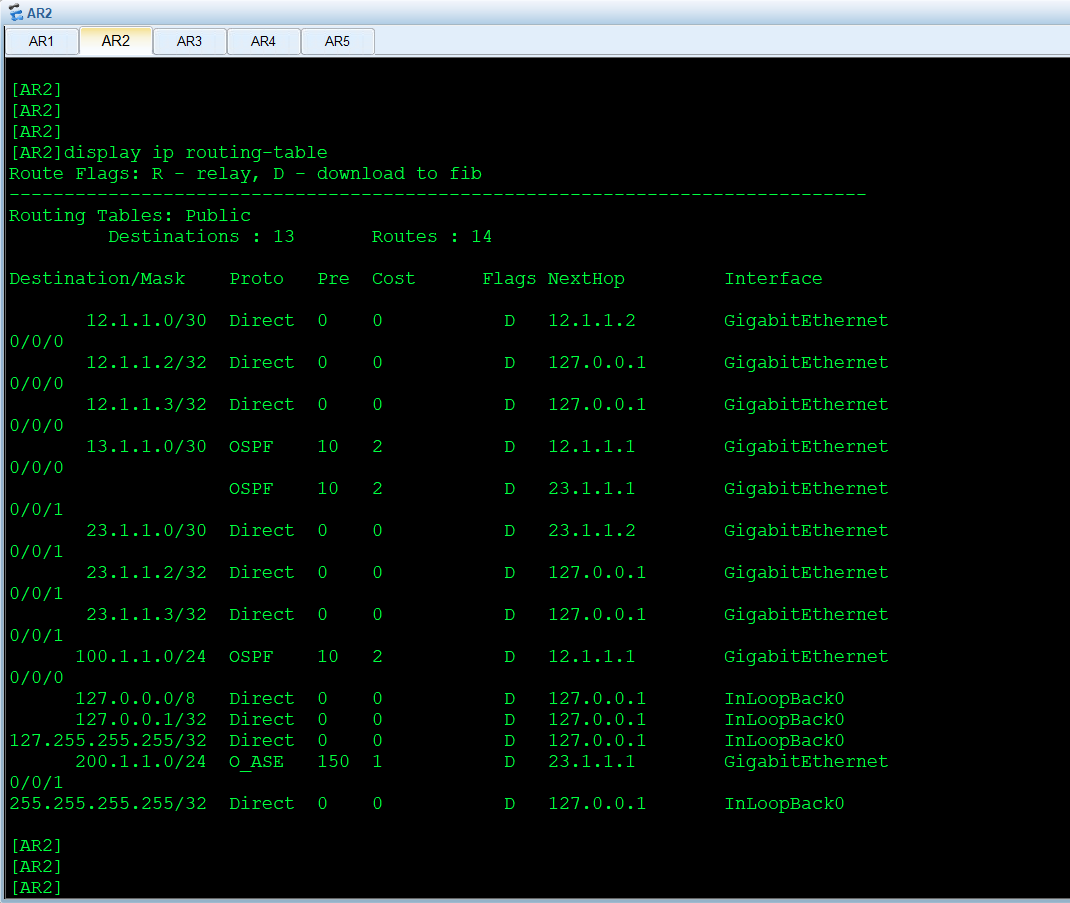

这时候去AR1、AR2路由器上查看路由表就有PC2的路由了

还是AR3配置（OSPF路由引入到BGP）

上面BGP路由引入到OSPF使得所有路由器都有PC2的路由了，但是此时AR4、AR5没有PC1的路由，单边通了回程回不去也是不通的

[AR3]bgp 100
[AR3-bgp]import-route ospf 1
[AR3-bgp]quit
[AR3]

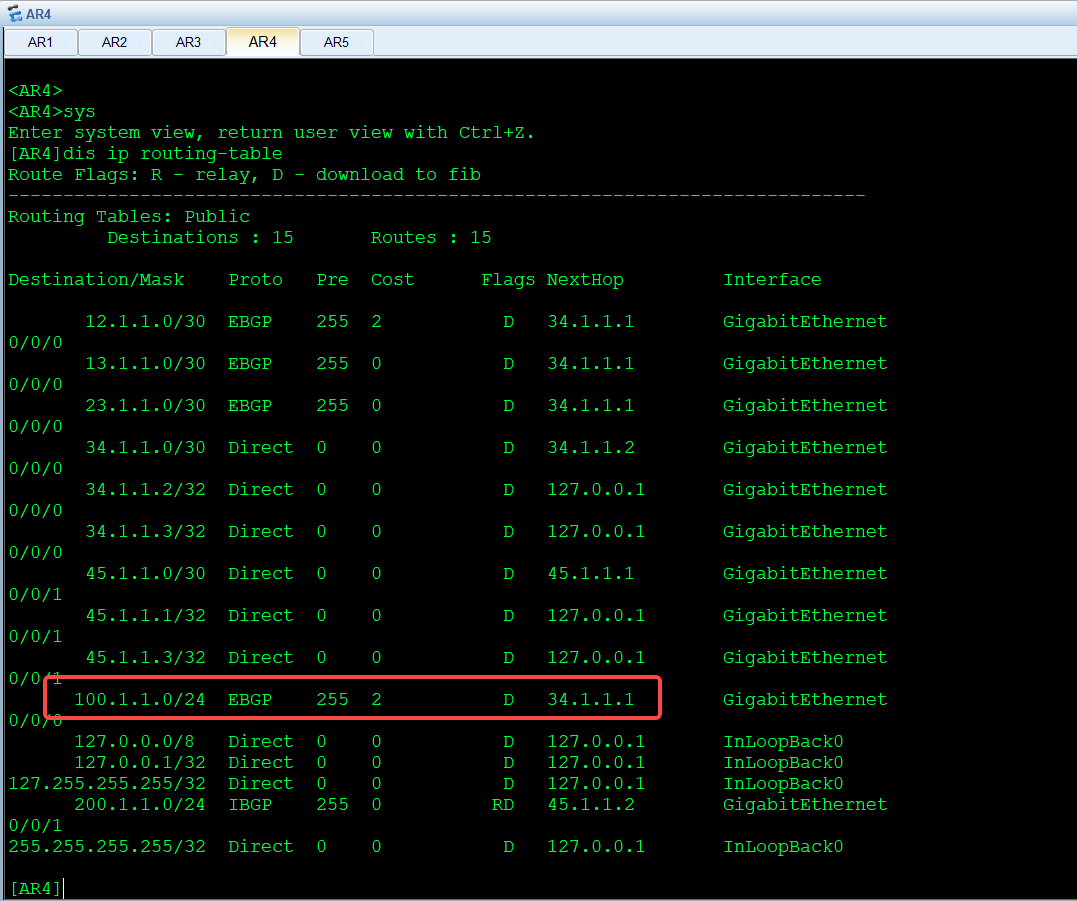

这个时候再去查看AR4、AR5的路由表

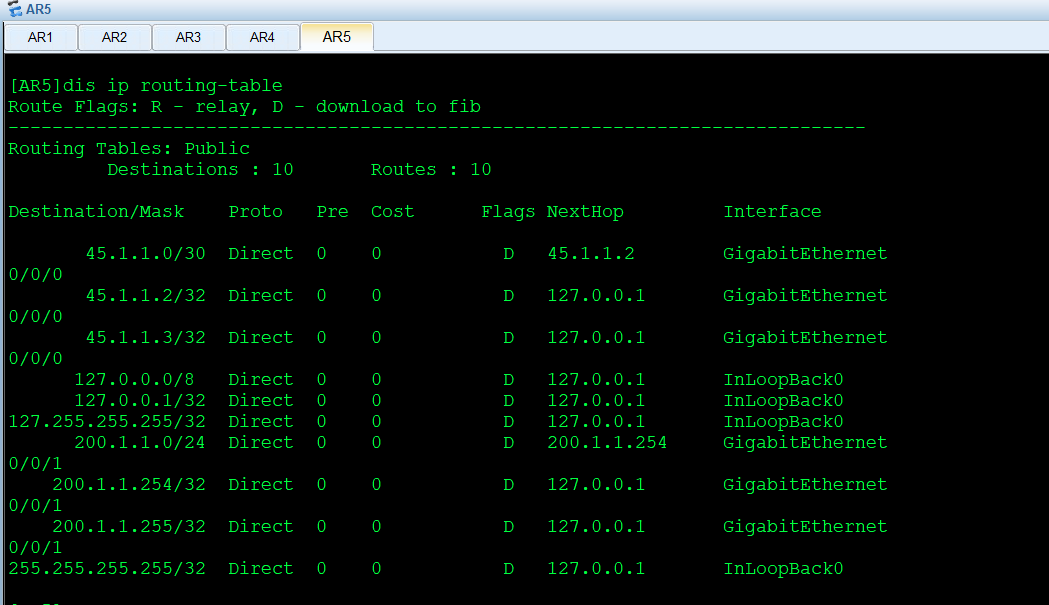

但是查询AR5的路由表会发现没有100网段的路由

AR5配置

查看bgp表可以看见已经学习到了100网段的路由，但是没有加表。可以看到NextHop下一跳是34.1.1.1也就是AR3的g0/0/2接口的地址，而AR5是没有34的路由的不可达

[AR5]display bgp routing-table

 BGP Local router ID is 45.1.1.2
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 5
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

   i  12.1.1.0/30        34.1.1.1        2          100        0      100?
   i  13.1.1.0/30        34.1.1.1        0          100        0      100?
   i  23.1.1.0/30        34.1.1.1        0          100        0      100?
   i  100.1.1.0/24       34.1.1.1        2          100        0      100?
 *>   200.1.1.0          0.0.0.0         0                     0      i
[AR5]

方法1：可以写个静态路由指定，去往34的地址就甩给AR4的g0/0/1接口（45.1.1.1）

[AR5]
[AR5]ip route-static 34.1.1.0 30 45.1.1.1
[AR5]

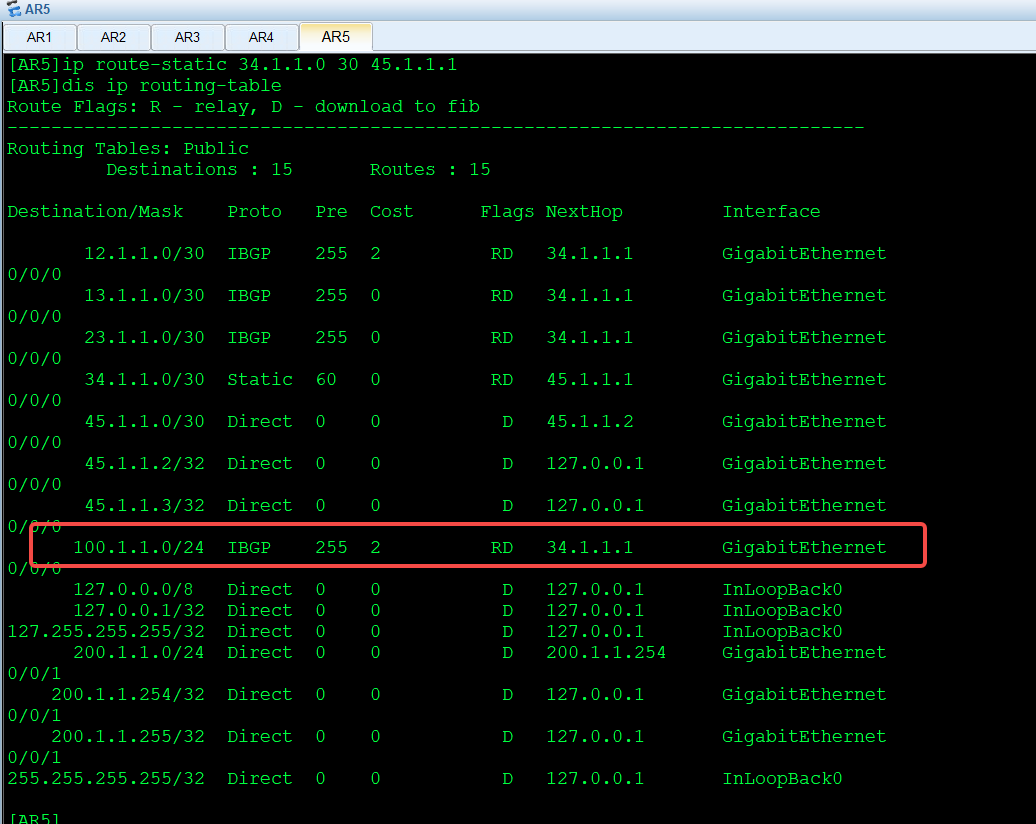

添加静态路由后再查看路由表，有了PC1的路由了

AR4配置

方法2：先把前面静态路由删除，然后去AR4配置宣告网络的时候把下一跳指向自己

AR5删除静态路由

[AR5]undo ip route-static 34.1.1.0 30 45.1.1.1

AR4配置

[AR4]bgp 200
[AR4-bgp]peer 45.1.1.2 next-hop-local
[AR4-bgp]
[AR4-bgp]quit
[AR4]

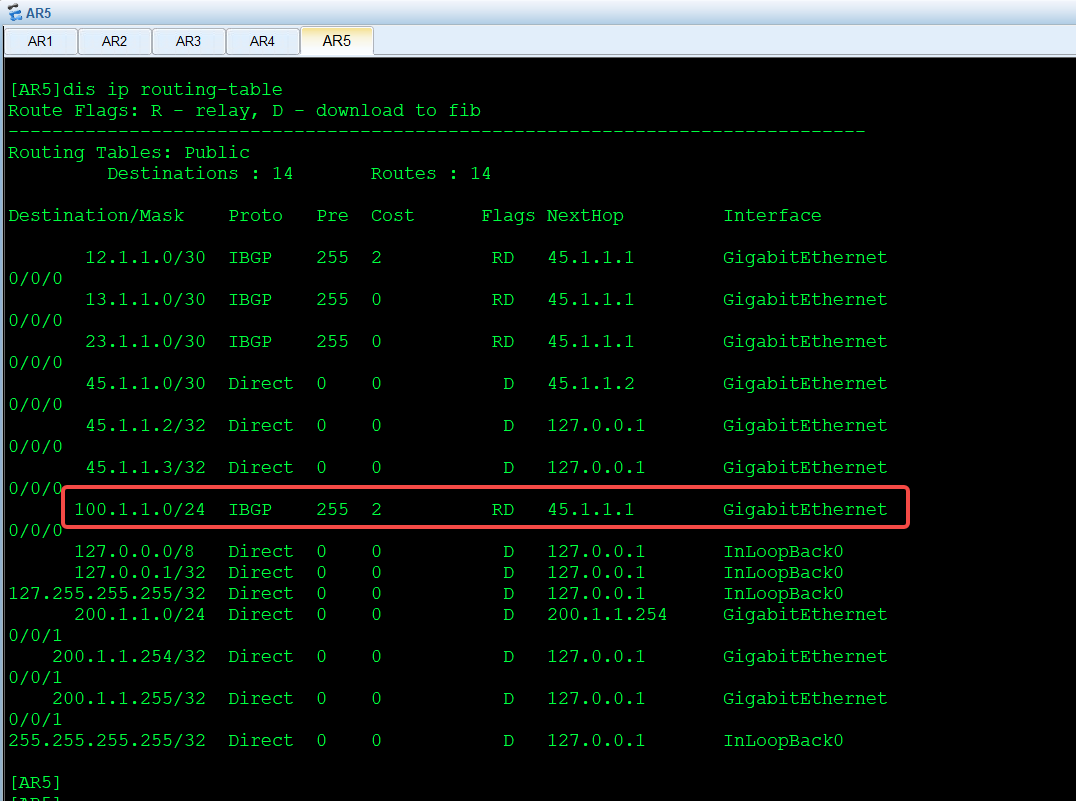

AR5也可以学到PC1的路由

查看bgp路由表会发现，下一跳变成45.1.1.1了

[AR5]dis bgp routing-table

 BGP Local router ID is 45.1.1.2
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 5
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  12.1.1.0/30        45.1.1.1        2          100        0      100?
 *>i  13.1.1.0/30        45.1.1.1        0          100        0      100?
 *>i  23.1.1.0/30        45.1.1.1        0          100        0      100?
 *>i  100.1.1.0/24       45.1.1.1        2          100        0      100?
 *>   200.1.1.0          0.0.0.0         0                     0      i
[AR5]

12.验证成果

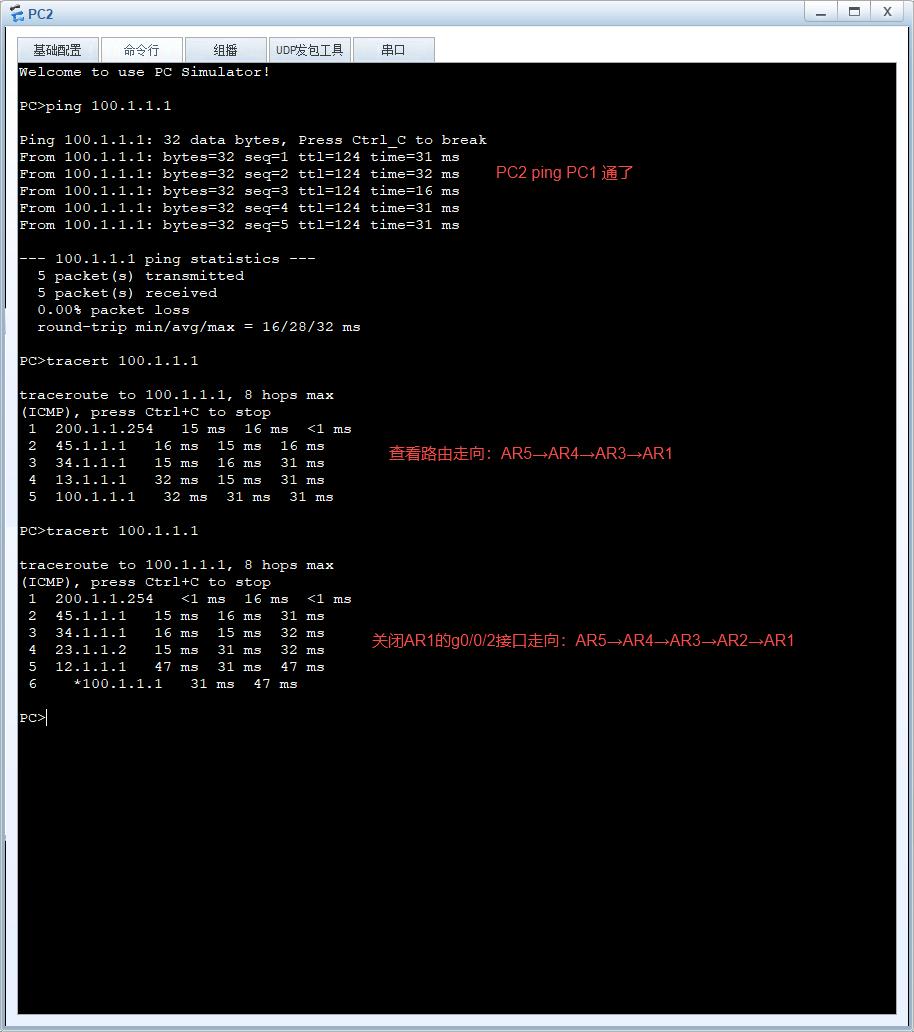

PC1和PC2可以互通了，可以使用tracert跟踪路由查看路由走向，因为是动态路由OSPF会自动收敛，把AR1的g0/0/2接口关闭或者线路删掉会自动走上面通过AR2到达AR1的g0/0/1再到达PC1
