软考：广域通信网

广域网物理特性

考查较少，一般1-2分，高频考点：HDLC

公共交换电话网 PSTN

• 在公共交换电话网(PublicSwitchedTelephoneNetwork,PSTN）是为了语音通信而建立的网络，从20世纪60年代开始又被用于数据传输。

• 电话网由了个部分组成：本地回路、干线和交换机。

• 千线和交换机一般采用数字传输和交换技术，而本地回路基本采用模批线路。

• 电话线联网时需要在发送端通过调制解调器把数字信号变换为模拟信号，接收端再通过调制解调器把

• 模拟信号变换为数字信号。

机械特性

老式打印机、25针D形连接口、9针串行接口、console接口

电气特性

RS-232-C采用的V2.8标准电路，速率20kb/s ,最长15米。

---

流量控制与差错控制

流量控制：协调发送站和接收站工作步调，避免发送速度过快，接收站处理不过来。

差错控制：检测和纠正传输错误的机制。

流量控制-停等协议

REJ3，从3开始重发345...，SREJ3，重发3，如果456发过了，就378...

废话太多，直接略过，只看HDLC

---

帧中继与HDLC

帧中继FR

• 帧中继在第二层建立虛电路，提供虛电路服务，本地标识DLCl。

• 基于分组交换的透明传输，可提供面向连接的服务。

• 只做检错和拥塞控制，没有流控和重传机制，开销很少。

• 既可以按需要提供带宽，也可以应对突发的数据传输。CIR承诺速率 EIR：扩展速率

• 帧长可变，长度可达1600-4096字节，可以承载各种局域网的数据帧。

• 可以达到很高的速率，2-45Mbps。

• 不适合对延迟敏感的应用（语音、视频）。

• 数据的丢失依赖于运营商对虚电路的配置。

• 不保障可靠的提交。

HDLC（High Level Data Link Control，高级数据链路控制）

HDLC是一种面向位（比特）的同步链路控制协议

通常使用CRC-16、CRC-32校验，帧边界“01111110”。

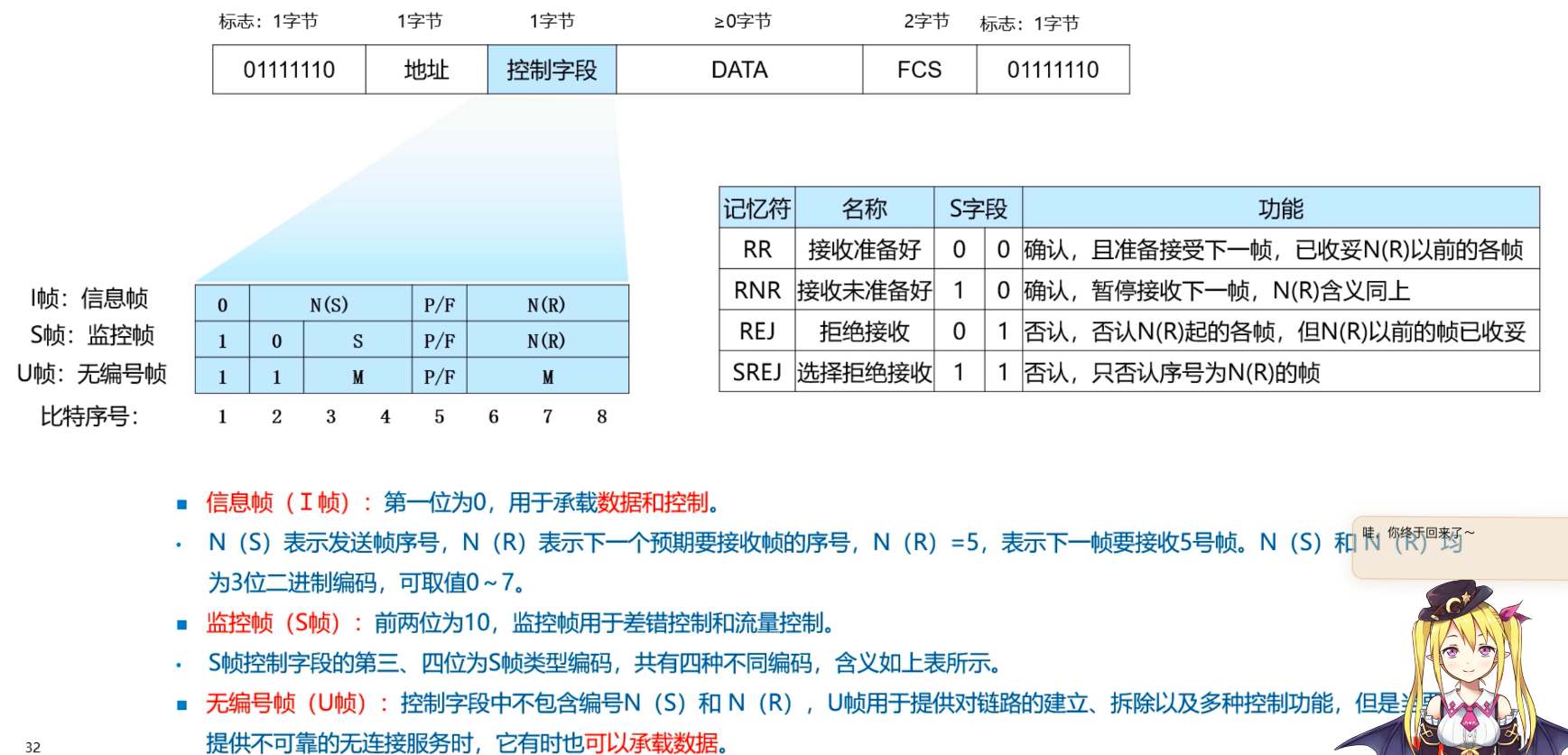

HDLC帧格式及控制字段（核心考点）

历年真题

HDLC协议是一种（ 1 ）采用（ 2 ）标志作为帧定界符。

1：A.面向比特的同步链路控制协议 B.面向字节技术的同步链路控制协议 C.面向字符的同步链路控制协议 D.异步链路控制协议

2：A.10000001 B.0111110 C.10101010 D.1011010111

采用HDLX协议进行数据传输，帧0-7循环编号，当发送站发送编号为0、1、2、3、4第5帧时，收到了对方应答帧REJ3，此时发送站应发送的后续3帧为（ 3 ）；若收到对方应答帧为SREJ3，则发送站应发送的后续3帧为（ 4 ）。

3：A.2、3、4 B.3、4、5 C.3、5、6 D.5、6、7

4：A.2、3、4 B.3、4、5 C.3、5、6 D.5、6、7

采用HDLC协议进行数据传输时，RNR5表明（ 5 ）。

A.拒绝编号为5的帧

B.下一个接受的帧编号应为5，但接收器未准备好，暂停接受

C.后退N帧重传编号为5的帧

D.选择性拒绝编号为5的帧

答案：1.A 2.B 3.B 4.C 5.B
